Aula 03 | 8/03/2022

Exercício 2: Sólidos.

Segunda aula de desenho 3D em Autocad e alguns dos comandos aplicados durante a mesma e paços a seguir:

- RECTANG: (200, 20 / @50,15)
- OFFSET INTERIOR (1m)
- EXTRUDE RECTÂGULO DE FORA (20m)
- EXTRUDE RECTÂGULO DE DENTRO (30m)
- 2D WIREFRAME
- SUBTRACT
- SHADE
- RECTANG (@1,25)
- EXTRUDE (2m)
-ARRAY (object, rectangular, columns, 24, 2)
- COPY (@0,0,4; @0,0,8; @0,0,12; @0,0,16)
- SUBTRACT
- UCS (3p)
- OFFSET (1m)
- RECTANG: (200, 20; @50,15)
- PLANO INCLINADO COM UCS
-OFFSET (1m)
- EXTRUDE (30m o de fora; 50m o de dentro)
- SUBTRACT
- AFASTAR (30m)
- SLICE (enter; 3p; cortar; afastar)
-  LAYERS: 3DREVOLVE e X_IMAGENS
- RECTANG (350,20; 100,100)
- ATTACH (imagem)
- XLINE
- SCALE (r)
- PLINE
- BOUNDARY
- ISOLINES (72)
- SURFBTAB1 (72)
- SURFTAB2 (72)
- REVOLVE (select, enter, near, near, 360)

- SHADE

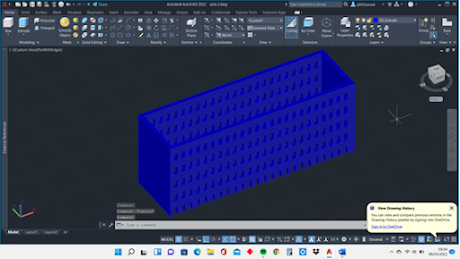

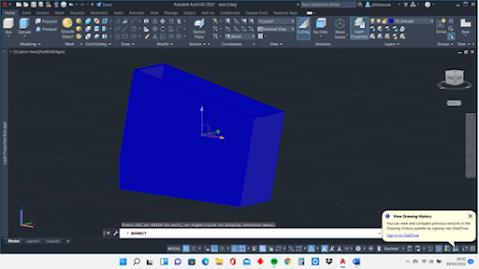

Prints de aula:
